L’idea di realizzare questo progettino è nata vedendo sul fourm un acquario Askoll con montata una ventola per pc da 12 volt. Allora mi sono detto perchè non sfrutto lo spazio del mio coperchio per realizzare qualcosa di simile??
Gli spazi utilizzati
Per realizzare l’idea ho sfruttato lo spazio a disposizione nel coperchio del mio Mirabello70 e un cassettino esterno inutilizzato come potrete vedere dalle foto qui sotto.
Gli attrezzi utilizzati
– Un trapano
– Una punta da trapano del diametro 3
– Un taglierino
– Una lima a ferro
– Un paio di pinze
– Cacciavite a stella
– Nastro isolante
– Saldatore da elettronica Materiale utilizzato
– Due ventole per pc dimensione 8 x 8 cm con relative viti di montaggio(di solito sono date insieme ai componenti)
– Un pennarello tipo Uniposca bianco
– Un?alimentatore da 12 volt universale(nel mio caso aveva anche un riduttore di tensione con un voltaggio da 1,5 a 12v)
– 50 cm di gomma adesiva antispiffero(usata per le porte)
– Una morsettiera
– Due cavetti elettrici lunghi 25 cm
– Viti autofilettanti di varia misura
– Scatola porta fusibile da auto (se ne usano spesso per i cablaggi di autoradio )
– Tempo e voglia di fare(questa non si compra eheheh) Come procedere
Iniziamo con la ventola di destra
Innanzitutto segniamo i fori da fare sul coperchio partendo dalla ventola di destra(dx) con un pennarello bianco. Segnatene poi pure il contorno esterno.Poi pratichiamo i fori segnati con la punta del diametro di 3 mm.Tagliate lo spinotto che è alla fine dei fili rosso e nero.Eliminate l’eventuale altro filo(serve x contare i girimin nei pc)Facciamo un altro foro vicino ai cavi.
Praticate tanti fori con il trapano e la punta di 3mm in corrispondenza del contorno della ventola da voi precedentemente segnato sul coperchio.Rompete il pezzo di plastica con le pinze (piu’ i fori sono vicini piu’ sara’ facile da togliere).Limate per fare un foro quadrato senza toccare i fori x le viti.Avvitate la ventola al coperchio con le relative viti di montaggio e fate passare i cavi dall’altra parte del coperchio.Collegate i due cavetti alla morsettiera.

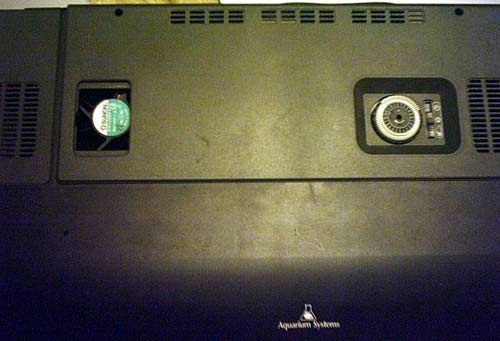

Passiamo alla ventola di sinistra
Qui useremo il taglierino con il quale bisogna prestare molta attenzione per evitare di tagliarsi.Usate dei guanti x sicurezza.
Dentro al coperchio in corrispondenza della bocchetta x dare il cibo ai pesci troverete un parallelepipedo in plastica.
Segnatene i bordi con il taglierino stando con la lama in corrispondenza della base del coperchio fino ad intaccarlo leggermente.Lo dobbiamo asportare per fare spazio alla ventola. Una volta intaccato toglietelo con le pinze.
Adesso rifinitelo con la lima e poi fate i 4 fori per le viti.
Avvitate la ventola al coperchio.
Passiamo all’alimentatore
Togliete il coperchio di plastica che lo riveste fino ad ottenere il solo circuito.Isolate tutto il circuito con del buon nastro isolante.
Togliete lo spinotto con cui termina il cavo.
Saldate due fili all’entrata dell’alimentatore lunghi quanto basta x arrivare alla morsettiera di alimentazione dell’acquario.Coprite il tutto con il nastro isolante.
Adesso spostate il reattore verso destra ossia vicino al timer.Praticate due fori sul coperchio per fissare l’alimentatore al coperchio con due viti.Mettete sotto alla scheda un pezzo di gomma antispifferi.
Adesso i collegamenti elettrici
Anche qui prestate molta attenzione: fate tutti i collegamenti senza tensione!!
Se non siete sicuri fateli controllare a qualcuno che si intende di elettricità prima di sottoporli a 220 volt.
Detto questo colleghiamo le due ventole ad un’estremità della morsettiera rispettandone la polarità (rosso con rosso nero con nero).Dall’altro lato colleghiamo l’uscita a 12 volt dell’alimentatore.
Colleghiamo ora l’alimentatore alla morsettiera bianca che porta il 220 volt all’impianto.

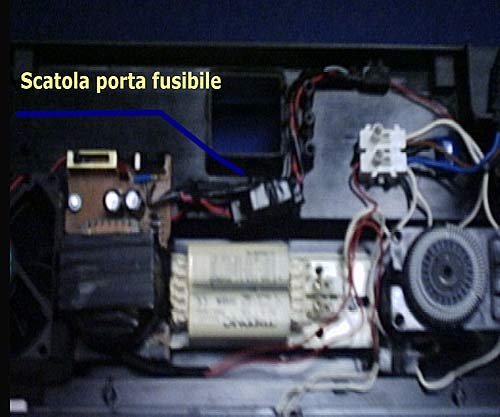

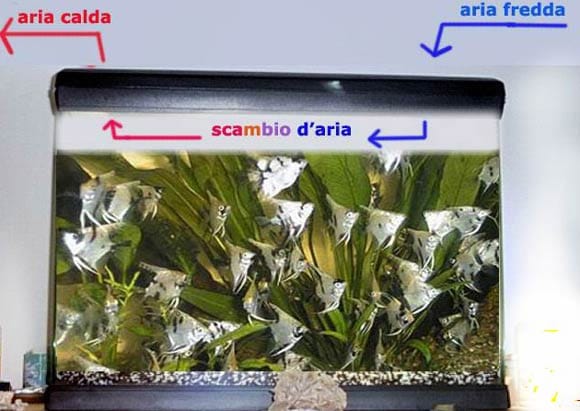

Adesso siamo pronti! Se vogliamo fare in modo che qualche sbalzo di tensione non bruci il tutto metteremo una scatolina porta fusibile sul neutro dell’alimentatore. Rifinite tutto con la gomma antispiffero. Come potete vedere nelle foto una ventola è rivolta con l’aspirazione verso fuori e l’altra verso dentro l’acquario.
Spese sostenute x realizzare il progetto
-2 ventole x pc a 12 volt 8 x 8 cm 10€
-alimentatore 12 volt 8 euro.Se ne trovano anche a meno senza riduttore di tensione
-50 cm di gomma adesiva antispifferi 50°/cent
-pennarello Uniposca 2€
-morsettiera e scatola porta fusibile 4€
– 2 cavetti elettrici da 25 cm l’uno 1€
Totale spesa 25€ circa |
|
