Il sistema di rabbocco automatico è molto comodo e in certi casi direi indispensabile, esempio quando si va in ferie o ci si deve allontanare da casa per qualche giorno.
Il Sistema di rabbocco automatico è estremamente semplice sia nell’utilizzo che nella realizzazione.
Per la realizzazione servono i seguenti materiali
2 galleggianti di livello (io ho usato galleggianti da macchinetta da cafè)uno normalmente aperto e uno normalmente chiuso.
Un relais 12v 20 ah per uso automobilistico

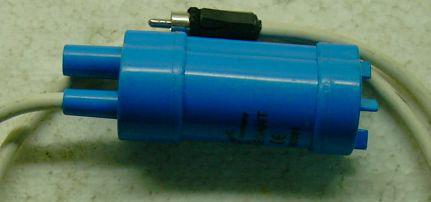

Una pompa 12v corrente continua (io ho usato una pompa da tanica che si trova dai rivenditori di accessori da camper) ma va bene qualsiasi pompa 12v corrente continua.
Un trasformatore universale 12v alternata \ continua.
Una scatolina in plastica per contenere impianto elettrico e il relais.

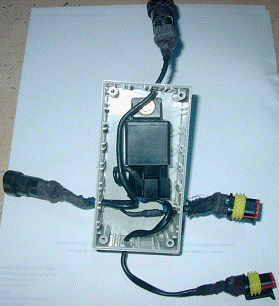

Qui sotto l’immagine dell’impianto montato nella scatola
Funzionamento
Il relais viene alimentato con un positivo e un negativo rispettivamente al piedino 30 e al 86.Hai galleggianti viene portato un positivo 12v in serie e qualora l’acqua calasse nella sump i galleggianti,che fungono da interruttori,fanno passare il positivo 12v al piedino 85 del relais eccitando la bobina interna e facendolo scattare. Il 12v in questo modo passa dal piedino 30 al 87 portando il positivo alla pompa di livello mentre il negativo gli viene fornito direttamente dal trasformatore.
In questo impianto vengono montati 2 galleggianti in serie in quanto uno legge il livello minimo e l’altro il livello massimo.Nel caso in primo si bloccasse in posizione “on” applicando il secondo quando l’acqua raggiunge il livello massimo la pompa si stacca evitando la fuoriuscita dell’acqua dalla vasca.
Schema elettrico dell’impianto
