Reattore di kalkwasser con agitatore magnetico

23/12/20140

3030

Grazie ad un idea di Alessandro Rovero abbiamo avuto l’occasione di realizzare questo reattore di kalkwasser abbinato all’utilizzo di un agitatore magnetico. L’agitatore magnetico ha la caratteristica di mantenere perfettamente miscelato il calcio idrossido all’acqua, rendendo il reattore molto efficiente e riducendo i tempi di pulizia e manutenzione.

In questa sezione viene descritta la costruzione artigianale e i materiali utilizzati, per informazioni sull’uso ed il funzionamento consultate il sito di Alessandro.

Attrezzatura necessaria

a) Pinza tagliatubi (ferramenta)
b) Punte da trapano (ferramenta)
c) Punte da trapano per metallo (ferramenta)
e) Tangit (materiali plastici)
h) Attack (cartoleria)
f) Taglierino (ferramenta)
G) Forbici (ferramenta)
Inoltre: teflon, carta abrasiva, trapano a batteria.

Materiale necessario

	1) Agitatore magnetico Hanna Instruments Numero pezzi: 1 Reperibile: Negozi di prodotti per laboratorio.
	2) Pompa dosatrice IKS Numero pezzi: 1 Reperibile: Negozi di acquari.
	3) Calotta a vite 4 pollici + O-ring (Marca GF) Numero pezzi: 1 Reperibile: Grossisti idraulica o materiale plastico e PVC
	4) Niplo/manicotto a vite 4 pollici/ad incollaggio 110 mm. (Marca GF) Numero pezzi: 1 Reperibile: Grossisti idraulica o materiale plastico e PVC
	5) Base ad incollaggio (collare) 110 mm. (Marca GF) Numero pezzi: 1 Reperibile: Grossisti idraulica o materiale plastico e PVC
	6) Fondo in PVC per calotta ad incollaggio. Può essere tonda o rettangolare. Numero pezzi: 1 Reperibile: Grossisti materiale plastico e PVC
	7) Niplo/manicotto a vite 1/2 pollice/ad incollaggio 20 mm. (Marca GF) Numero pezzi: 2 Reperibile: Grossisti idraulica o materiale plastico e PVC
	8) Ghiera a vite 1/2 pollice (Marca GF) Numero pezzi: 2 Reperibile: Grossisti idraulica o materiale plastico e PVC
	9) Rubinetto ad incollaggio 16 mm. (Marca GF) Numero pezzi: 4 Reperibile: Grossisti idraulica o materiale plastico e PVC
	10) Tappo ad incollaggio 16 mm. (Marca GF) Numero pezzi: 1 Reperibile: Grossisti idraulica o materiale plastico e PVC
	11) Calotta a vite 1 pollice 1/4. (Marca GF) Numero pezzi: 1 Reperibile: Grossisti idraulica o materiale plastico e PVC
	12) Niplo 1 pollice 1/4. (Marca GF) Numero pezzi: 1 Reperibile: Grossisti idraulica o materiale plastico e PVC
	13) Ghiera a vite 1 pollice 1/4. (Marca GF) Numero pezzi: 1 Reperibile: Grossisti idraulica o materiale plastico e PVC
	14) Tubo in PVC trasparente o plexiglas (è più difficile da forare) 110 mm, tubo in PVC ad incollaggio grigio o trasparente 20 mm, tubo in PVC ad incollaggio trasparente 20 mm (per il contagocce) Reperibile: Grossisti idraulica o materiale plastico e PVC.
	15) Portatubicino per tubo flessibile da 6 mm Numero pezzi: 1 Reperibile: Negozi acquari o giardinaggio

Preparazione
La costruzione è molto semplice, e simile hai progetti degli altri accessori. Potete trovare molti consigli sull’assemblaggio e le tecniche di incollaggio ad esempio sullo schema del reattore di calcio.
Forare con la punta da trapano del 21 il tubo del 110 a circa 10 cm dal fondo.

Incollate il niplo/manicotto (7) alla ghiera (8)

Effetuate due fori (uno di 43 mm, uno di 21 mm.) sulla calotta (3) e fissate con le relative ghiere il niplo (12) ed il niplo manicotto (7).
Effettuate un piccolo foro sul tappo (10) e fissateci un portatubicino per tubo da 6 mm, insieme ad un piccolo pezzo di tubo del 20 trasparente servirà per realizzare il contagocce.
Tagliate un pannellino di PVC rotondo (della misura della base), incollatelo sotto la base.

Incollate il tubo del 110 alla base (5) ed al niplo manicotto (3), avvitate la calotta a vite (4).
Il tubo di mandata dell’acqua deve risalire verso l’alto (l’acqua esce per “troppo pieno”), in questo modo si definisce l’altezza della colonna d’acqua all’interno del reattore. Lo scopo è quello di lasciare all’interno meno aria possibile .

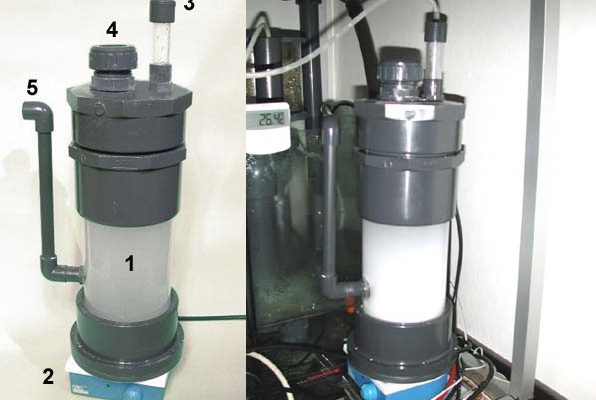

Descrizione delle parti

kalkwasser con agitatore magnetico

1) Colonna di contatto.
2) Agitatore magnetico.
3) Contagocce (ingresso acqua dalla pompa dosatrice).
4) Calotta a vite (per immettere il calcio idrossido).
5) Uscita acqua (per “troppo pieno”).

Funzionamento

Il reattore posizionato di fianco alla sump.
