Reattore di Zeolite

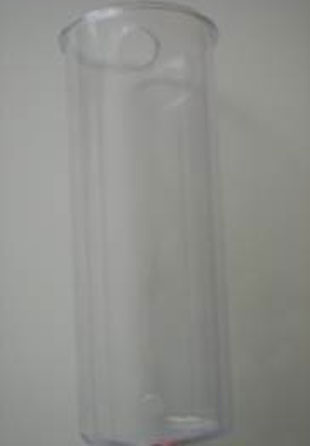

-tubo portaspaghetti o simile ( h27cm diam.10.5cm )
-tubo plexi o pvc più piccolo( io ho utilizzato un vecchio aspirarifiuti per acquario con diametro 45mm altezza 5cm)
-curva 90° PVC da 25
-pezzetto di tubo da 25 ( 3/4cm)
-tubo (26cm),tubo(4cm), tee, riduzione/tappo in pvc da 12mm
-pezzo di plexiglass per il disco interno( diam.100mm spessore 2mm)

Per prima cosa facciamo due fori al portaspaghetti, uno sopra per lo scarico ed uno sotto per il carico, rispettivamente da 25 e da 12 mm( per fare ciò inzialmente potrete usare il trapano, meglio se a colonna, e successivamente aiutarvi con un dremel per allargare i fori, attenzione! il foro da 25 va fatto in modo che entri il pezzetto di tubo che sarà attaccato alla curva e non della misura del raccordo(curva), esso infatti è di un diametro leggermente maggiore e noi infileremo nel foro il tubo e non il raccordo!).

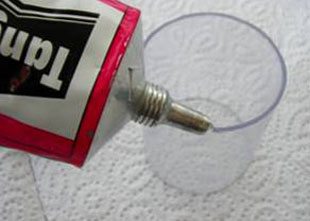

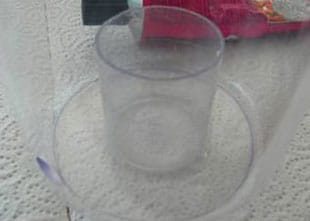

Dopo aver tagliato il tubo più piccolo in plexy o pvc (h 5cm diam.45mm)della misura giusta provvedete ad incollarlo sul fondo ( io ho utilizzato il tangit )

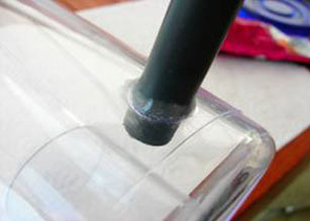

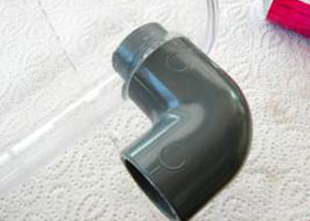

ora incolliamo i due raccordi di pvc nei fori che abbiamo fatto precedentemente, sopra metteremo la curva da 90°(al quale avremo incollato il tubo da 25 della lunghezza giusta in modo da avere circa 1-1.5cm in più per infilarlo nel foro) e sotto un pezzetto di tubo da 12mm (4cm sono più che sufficienti)

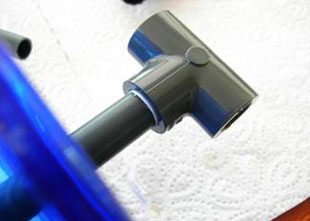

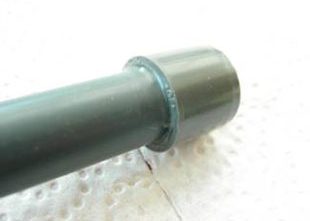

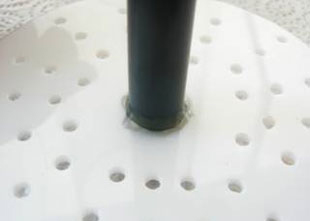

A questo punto il tubo esterno è finito, ora passiamo allo “scuotitore” per la zeolite, se disponete già di un cerchio di plexiglass (nel nostro caso servirà un diametro di 100mm) non vi resterà altro da fare che praticare dei fori da 3mm in modo da permettere il passaggio dell’acqua, se non lo avete invece prendete un compasso, tracciate il cerchio, e ritagliatelo usando un seghetto elettrico o ancora meglio il dremel( io ho utilizzato quest’ultimo e il plexy è bianco ).Dopo aver fatto il nostro cerchio pratichiamo un foro al centro da 12mm nel quale inseriremo il nostro tubo di pvc, alla base incolleremo un tappo o una riduzione( non avendo trovato il tappo io ho utlizzato quest’ultima, ricordatevi però che va tappata altrimenti quando scuoterete la zeolite l’acqua uscirà dal manico), infileremo poi il tubo nel tappo del portaspaghetti ( tappo al quale praticheremo sempre un foro da 12mm) ed infine inseriremo la nostra tee da utilizzare come manico ( è preferibile non incollarlo quest’ultimo ma fissarlo solo con un pò di teflon, in caso di manutenzione risulterebbe impossibile staccare lo “scuotitore” dal tappo)

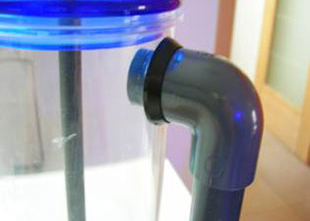

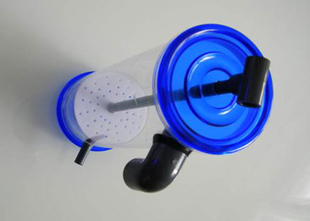

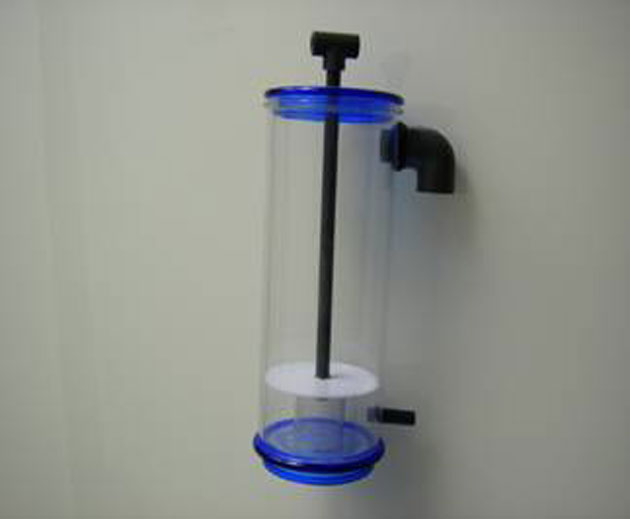

Adesso avremo praticamente finito il nostro reattore di zeolite, ora possiamo adottare alcune finezze che lo renderanno esteticamente più bello( non ne cambieranno le prestazioni) , io, ad esempio, ho messo un altro tappo di colore blu sulla base ed ho aggiunto delle guarnizioni ai raccordi( il gomito da 90° ed il carico) in modo da coprire le incollature. Spero che questa piccola guida vi possa essere utile nel caso in cui voliate cimentarvi nel fai da te, come potete vedere la costruzione è semplicissima e tutti i materiali si trovano con facilità, inoltre il costo di realizzazione è davvero contenuto se comparato ai reattori “commerciali”, se consideriamo il tutto esclusa la pompa siamo sui 20 euro, una Nj 600 costa circa 10-12 euro, quindi con circa 30 euro ci saremo fatti un bellissimo (spero piaccia anche a voi) reattore, è anche possibile adottare la stessa tecnica per fare ad esempio un filtro a letto fluido, un denitrificatore ecc ed ora…qualche foto del reattore finito.

Un saluto a tutti
Simone ( huskybz91 )
