Realizzazione di un acquario di barriera di 180 litri

Il Montaggio

Materiale necessario

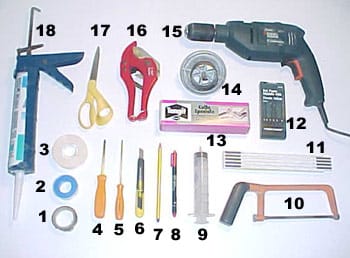

1) Nastro isolante 2) Teflon 3) Biadesivo 4) Cacciavite a stella 5) Cacciavite a taglio 6) Cutter 7) Matita 8) Pennarello indelebile 9) Siringa 10) Seghetto 11) Metro 12) Punte trapano 13) Tangit 14) Punta a tazza del 50 15) Trapano 16) Tagliatubi 17) Forbici 18) Silicone

Realizzazione

Per prima cosa dopo aver montato e posizionato il mobile sono stati realizzati due fori con una tazza del 50 (in precedenza erano state segnati i diametri dei fori con una matita).

Sopra il mobile è stato fissato con del nastro biadesivo un foglio di neoprene dello spessore di un centimetro.

La guida del pettine è stata incollata con del silicone e fissata momentaneamente con del nastro adesivo.

Una volta posizionata la vasca sopra il mobile, la sump nel suo interno e tutta l’attrezzatura tecnica si procede con il taglio di tutta la parte idraulica (per il taglio dei tubi può tornare utile un metro ed un pennarello indelebile). Per i tubi del venti e del sedici si utilizza una tagliatubi, per il tubo del quaranta un seghetto. Quando tutte le tubature sono state posizionate scollate si smontano e si rimontano procedendo all’incollaggio.

Mandata e scarico

Per prima cosa si incollano i quattro raccordi di passaggio ai due fori di vetro sul fondo della vasca.
Si stende abbondante silicone sul perimetro di entrambi i raccordi e si avvitano uno nell’altro stringendo bene.

Successivamente si stende il silicone fuoriuscito con il dito su tutto il perimetro (dopo 24 ore è meglio aggiungere un altro strato di silicone abbondante sul perimetro e stendere nuovamente con il dito, per accedere nel vano il silicone è stato prima inserito in una grossa siringa).

Il silicone va steso molto bene con il dito

I due raccordi incollati. Si noti che un raccordo serve per alloggiare il tubo del 40 per lo scarico, l’altro il tubo del 20 per la mandata. in quest’ultimo è stato incollato con il tangit una riduzione 40/20.

Per l’ incollaggio dei raccordi in pvc si procede nel seguente modo: stendere un anello di collante Tangit (apposito collante per i raccordi in pvc) sulla parte femmina da incollare (foto 1), spalmarlo con il dito (la colla non va stesa in senso circolare ma longitudinale (foto 2).

Per farlo si muove più volte su e giù il dito nel senso del tubo e velocemente si infila nel raccordo femmina (attenzione si salda in pochi secondi), spalmare con il dito la colla fuoriuscita sul perimetro della giuntura (foto 3).

I tubi che rimangono in zone interne o che devono venire smontati per un eventuale manutenzione possono essere non incollati, per garantire comunque una buona tenuta è bene avvolgerli con del Teflon.

Schema dello scarico

1) Tubo del 40 2) Manicotto vite/incollaggio del 40———– Vetro del fondo della vasca ——— 3) Niplo vite/incollaggio del 40 4) Manicotto incollaggio/incollaggio del 40 non incollato regolabile (per la regolazione dell’altezza del livello dell’acqua)

Raccordi necessari per lo scarico

1) Manicotto (per la regolazione in altezza del livello di scarico) 2) Manicotto vite/incollaggio del 40 3) Niplo vite/incollaggio del 40 4) Tubo del 40

Schema della mandata

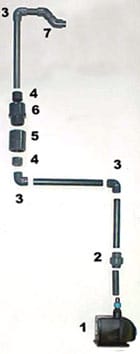

1) Pompa 2) Bocchettone del 20 (per smontaggio della pompa) 3) Gomito a 90° del 20 4) Riduzione 40/20 5) Manicotto vite/incollaggio del 40———– Vetro del fondo della vasca ——— 6) Niplo vite/incollaggio del 40 7) Gomiti a 45° del 20

Raccordi necessari per la mandata

1) Riduzione 40/20 2) Niplo vite/incollaggio del 40 3) Manicotto vite/incollaggio del 40 4) Bocchettone del 20 5) Gomito a 90° del 20 6) Gomiti a 45° del 20 7) Tubo del 20

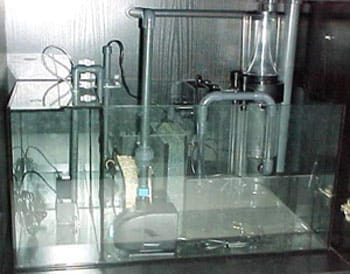

La sump posizionata nel mobile. Si noti lo scarico che dall’acquario scende diritto nella sump prima dello schiumatoio, e la mandata che dalla pompa va all’acquario.

Osmoregolatore

Raccordi necessari per l’osmoregolatore:

1) Dado a vite 2) Niplo 3) Tappo del 16 4) Gomito del 16 5) O-ring 6) Tubo del 16

Schema dell’osmoregolatore

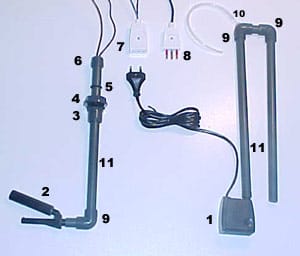

1) Pompa 2) Interruttore galleggiante 3) Niplo 4) Dado a vite 5) O-ring (per regolazione in altezza) 6) Tappo del 16 7) Presa femmina (collegata alla pompa 1) 8) Presa maschio (collegata alla 220 V) 9) Gomito del 16 10) Tubicino di sfiato (per evitare il “ritorno” dell’acqua) 11) Tubo del 16Nota: Il Niplo (3) va infilato nel foro del vetro, per fissarlo si avvita nel dado a vite (4). Il tubo del 16 scorre al suo interno e si mantiene all’altezza desiderata con l’o-ring.

Il Niplo (3) va infilato nel foro del vetro, per fissarlo si avvita nel dado a vite (4). Il tubo del 16 scorre al suo interno e si mantiene all’altezza desiderata con l’o-ring. Per realizzare lo sfiato per evitare il ritorno dell’acqua dalla sump alla vasca di rabbocco, fare un foro nel gomito, infilarci un portatubicino ed un tubo flessibile del 6.

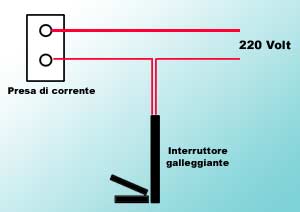

Schema elettrico dell’osmoregolatore.

Fatto questo si posiziona il resto dell’attrezzatura:

La ciabatta elettrica si fissa al mobile con due viti autofilettanti, per fare uscire il cavo di alimentazione è sufficiente fare un piccolo foro nel mobile.

La plafoniera va fissata al soffitto con due tasselli del 10 e due viti ad anello. La distanza dal livello dell’acqua deve essere circa di 40 cm.

Si posiziona il riscaldatore nella sump, la pompa di movimento al vetro dell’acquario con le ventose in dotazione.

I tappi grigliati vanno infilati negli appositi fori nel vetro (attenzione a non forzarli, se leggermente grossi vanno rifiniti con una limetta o un cutter)

Dopo 24 ore si può procedere al riempimento con acqua d’osmosi.
