Guida alla costruzione artigianale di un reattore di calcio

Taglio dei tubi in pvc

I tubi in pvc si possono indifferentemente tagliare con questo due tipi di tagliatubi per idraulici

Il primo tipo è molto pratico e veloce.

Il secondo si utilizza facendo ruotare lo strumento sul tubo chiudendo mano a mano una rotella. E’ molto più lento e scomodo ma effettua tagli molto precisi

.

Nella foto sotto un tubo in pvc tagliato con un tagliatubi ed uno tagliato con un seghetto a mano.

Per i tubi dal diametro 40 in su si può indifferentemente utilizzare una sega a mano o un seghetto alternativo

Incollaggio dei tubi in pvc
Per l’incollaggio dei tubi in pvc è necessario utilizzare il Tangit una potente colla che scioglie e salda il pvc.

Per l’ incollaggio procedere nel seguente modo: stendete un anello di Tangit sulla parte femmina de incollare (foto 1), spalmatelo con il dito (la colla non va stesa in senso circolare ma longitudinale (foto 2). Per farlo muovete più volte su e giù il dito nel senso del tubo e infilate la parte velocemente nel maschio (attenzione si salda in pochi secondi), spalmate con il dito la colla fuoriuscita sul perimetro della giuntura (foto 3).

Foto 1                               Foto 2                              Foto 3

Fissaggio dei tubi in PVC

I tubi che rimangono in zone interne o che devono venire smontati per un’ eventuale manutenzione (ad esempio all’ interno delle colonne di contatto o della vasca di rabbocco) possono essere non incollati, per garantire comunque una buona tenuta è bene avvolgerli con del Teflon.

Incollaggio dei Nipli manicotti alle rispettive ghiere o manicotti su tubi in pvc trasparente

Stendete abbondante Tangit sia sul niplo/manicotto che sulla ghiera (o sul manicotto).

Avvitate e stringete bene, stendete la colla fuoriuscita dal perimetro con il dito,
quando il tutto si sarà seccato passate nuovamente uno strato abbondante di Tangit sui perimetri e stendetelo con il dito (anche internamente).

Incollaggio dei Nipli manicotti alle rispettive ghiere o manicotti su vetro.

Si stende abbondante silicone sul perimetro di entrambi i raccordi e si avvitano uno nell’altro stringendo bene.

Successivamente si stende il silicone fuoriuscito con il dito su tutto il perimetro (dopo 24 ore è meglio aggiungere un altro strato di silicone abbondante sul perimetro e stendere nuovamente con il dito, per accedere nel vano il silicone è stato prima inserito in una grossa siringa). Il silicone va steso molto bene con il dito.

Incollaggio di tubi grandi (diametro superiore ai 40 mm.)

Sulle parti grandi, come ad esempio il tubo da 110, prima di mettere la colla, è meglio rendere la superficie da incollare ruvida. Per farlo scartavetrate sia la parte maschio (in questo caso un tubo trasparente del 110) che la parte femmina con della carta abrasiva fine.

Abbondate con il Tangit sui due estremi del tubo e spandetelo bene con il dito, infilate la parte maschio e stendete con il dito la colla fuoriuscita dal perimetro, una volta lasciato seccare il tutto passate una seconda volta il Tangit sul perimetro e stendetelo con il dito.

Taglio dei fogli in pvc

Se bisogna effettuare tagli irregolari l’unica soluzione è quella di utilizzare un seghetto alternativo

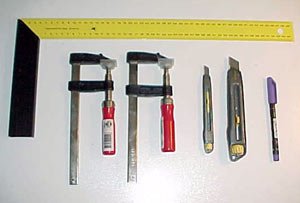

I tagli diritti vengono più precisi se si utilizza un cutter

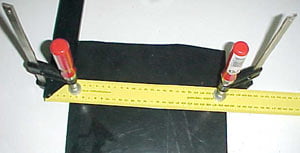

Si fissa una squadra con due morsetti al foglio di pvc.

Si incide passando più volte con un cutter.

Con questo introvabile utensile si possono rifinire perfettamente la sbavature.

Foratura dei fogli in pvc

Si utilizzano le comuni tazze e punte da trapano per metalli.
