Guida alla costruzione artigianale di un reattore di calcio

Preparazione

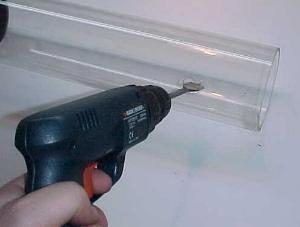

Forare con la punta da trapano del 21 (1a) il tubo del 110 (prendete prima la misura in corrispondenza dell’ uscita della pompa Eheim 1250).

Incollate il niplo/manicotto (9) alla ghiera (12).

Forare con la punta da trapano del 21 (1a) il centro della Calotta (4)

Forate un pezzo di tubo del 16 lungo 10 cm (potete fare dei fori con una punta da trapano o delle fessure longitudinali), infilate su un estremo un tappo del 16 (18).

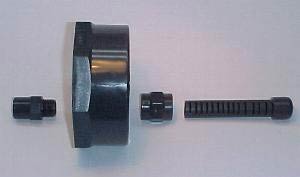

Incollate il niplo/manicotto (9) e il manicotto (11) alla Calotta. Incollate al manicotto (9) il tubo forato.

Tagliate un pannellino di PVC rotondo (della misura della base 6) o quadrato (è più semplice da realizzare), incollatelo sotto la base.

Una volta fatti due fori con una punta del 7 sulla calotta, potrete effettuare i filetti con la filiera da 1/8 (d), al posto della filiera potete forzare nel foro una vite con lo stesso passo (la plastica è sufficientemente tenera da poter essere incisa).

Avvitate nei due fori i portatubicino attacco rapido (23), infilateci 4-5 cm di tubicino flessibile (20c) e due rubinettini Gardena (uno servirà per regolare l’ uscita dell’ acqua l’ altro come valvolina di sfiato). Mettete delle fascette in plastica nelle giunture dove non è previsto l’ attacco rapido (rubinettini, contabolle).

Tagliate un pannellino in PVC rotondo del diametro interno della colonna di contatto, effettuate dei fori con una punta da trapano (27).

Tagliate tre tubi in PVC del 16 della stessa lunghezza. Incollateli al pannellino forato.

Tagliate una rete in plastica delle stesse misure (25). Posizionatele insieme alla spugna (26), come nella foto sotto, all’ interno del reattore. La base deve essere al di sopra del foro di ingresso dell’ acqua.

Alla pompa Eheim 1250 avvitate il niplo in dotazione (13) alla mandata, nella parte femmina del niplo incollate una riduzione 16/20 (17). Nel foro d’ ingresso della pompa avvitate un niplo/manicotto (10) e al suo interno incollate una riduzione 16/20 (17).

Alla pompa Eheim 1048 avvitate il niplo in dotazione (13) alla mandata, nella parte femmina del niplo incollate una riduzione 16/20 (17).

Preparate un niplo/manicotto (10) nella parte femmina incollate una riduzione 16/20 (17), nella parte maschio avvitate il portatubo attacco/stacco rapido (20). Sarà l’ ingresso per il CO2.

Posizionate l’ O-ring sul niplo/manicotto del 110 e stringete bene la calotta (4).

A questo punto la fase di preparazione è terminata, non rimane che incollare con il Tangit tutti i componenti restanti.

Prima di incollare costruite tutto lo scheletro della struttura tagliando il tubo del 16 in misura.

Per le tecniche di incollaggio consultate l’ apposita pagina.

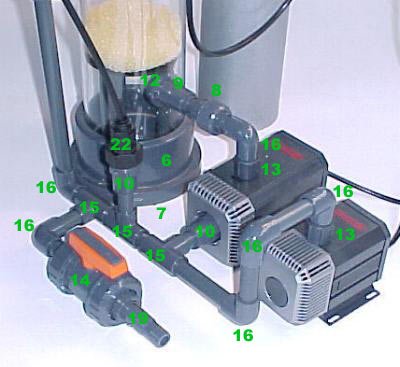

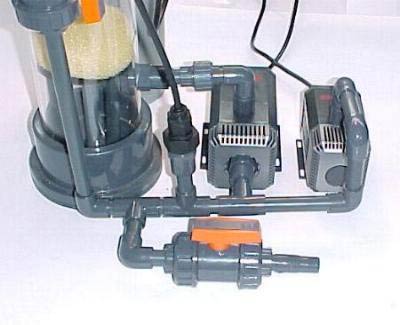

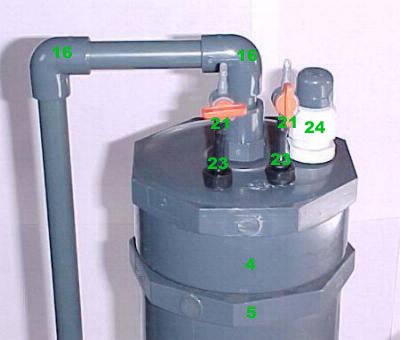

Per identificare le parti consultate le foto successive.

Accessori

Pompa di alimentazione

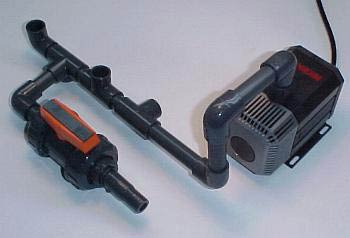

In questo reattore è stata applicata una seconda pompa utilizzata unicamente per alimentare il reattore. Con il rubinetto a valle si interviene per ridurre la fuoriuscita dell’ acqua. In questo modo si aumenta la pressione nell’ interno della colonna di contatto favorendo il legame della CO2 all’ acqua, e nel contempo si riducono i sedimenti sul fondo del reattore. Chiaramente è un accessorio non indispensabile, il reattore può benissimo essere alimentato ad esempio deviando parte dell’ acqua dalla pompa che alimenta il filtro.

Minipercolatore per CO2

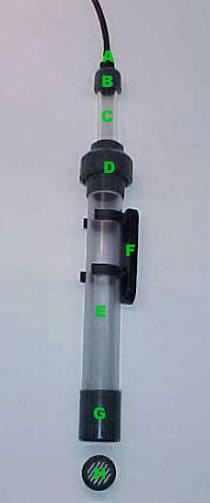

Questo accessorio era stato suggerito da Kipper qualche anno fa. In sostanza si tratta di un tubo dove all’ interno viene inserita dalle sabbia corallina. La funzione è quella di un minipercolatore (va installato fuori dall’ acqua) che teoricamente dovrebbe eliminare in parte la CO2 libera ancora presente nell’ acqua. Per eliminare ulteriormente CO2 è consigliabile far uscire l’ acqua in prossimità della pompa dello schiumatoio. Descrizione delle parti: A) Portatubicino + tubo dal reattore di calcio (ingresso acqua). B) Tappo ad incollaggio del 20 C) Contagocce (tubo in plexiglas del 20) D) Bocchettone ad incollaggio del 25 + riduzione 20/25 E) Tubo in plexiglas (o in PVC grigio) del 25 F) Supporto G) Manicotto ad incollaggio del 25 H) Griglietta per filtri biologici del 25 (uscita acqua).

Phmetro

Per gestire l’ erogazione di CO2 in modo automatico è possibile collegare un phmetro all’ elettrovalvola dell’ anidride carbonica.

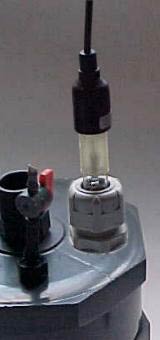

L’ operazione è molto semplice si fora la calotta (4) si inserisce il portasonda (24) e lo si blocca con la guarnizione (o lo si incolla) e il dado in dotazione. All’ interno si infila la sonda.

Funzionamento

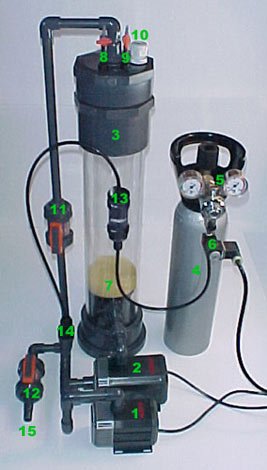

1) Pompa mandata (Eheim 1048) 2) Pompa circolazione (Eheim 1250) 3) Colonna di contatto 4) Bombola CO2 5) Riduttore di pressione 6) Elettrovalvola 7) Spugna 8) Uscita acqua + CO2 9) Valvola di sfiato 10) Portasonda 11-12) Rubinetto 13) Contabolle 14) Ingresso CO2 15) Uscita acqua
