Preparazione

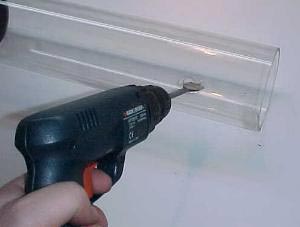

Forare con la punta da trapano del 22 il tubo del 110 (prendete prima la misura in corrispondenza dell’ uscita della pompa Eheim 1048).Effettuate altri due fori per la pompa MJ 250 (prendete prima le misure)
Nel foro singolo incollate il niplo/manicotto (7) e la relativa ghiera(13).
Nei fori affiancati incollate il niplo/manicotto (7) e la relativa ghiera (13) nel foro in alto, il niplo/manicotto (7) e il manicotto (12) nel foro in basso.

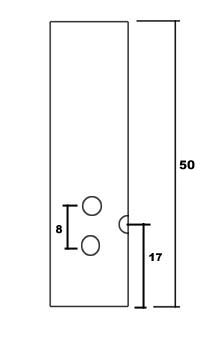

Misure in cm. (accertatevene prima di fare i fori).
Tagliate due pannellini di PVC rotondo (5) (della misura della base) o quadrato (è più semplice da realizzare), incollateli sotto le basi (4).
In uno dei due pannellini effettuate con la punta a tazza un foro centrale di 35-36 mm.
Prendete un foglio in PVC rettangolare di due mm.(23), il tubo in PVC del 32 (22), e un pezzo di tubo del 110.
Posizionate il foglio in pvc sul tubo del 32, e scaldatelo con la pistola termica.
Quando si sarà ammorbidito a sufficienza posizionate il tubo del 110 (fate attenzione a centrarlo con il tubo del 32) e premete verso il basso fino a toccare terra. Posizionate un piede sopra il tubo del 110 e attendete 3-4 minuti.
Disegnate la sagoma esterna del tubo del 110 con una matita.
Tagliate il perimetro con un seghetto alternativo. Il cono dovrà entrare perfettamente nella base, è meglio tagliarlo leggermente più grande (max 1 mm.) per poi rifinirlo con una lima usando il tubo da 110 come “dima”. Questo è il risultato finale:
Misure in cm. (Lo spessore 0,4 corrisponde allo spessore del tubo 110)
Incollate il cono sul fondo della base,
successivamente incollate il tubo del 110 al cono (per farlo mettete la colla sia sul tubo che sul perimetro “piatto” del cono, stendete la colla fuoriuscita con il dito).
Tagliate 6 pezzi di tubo del 20, scaldateli leggermente e infilateli nel portacanna dei rubinetti Askoll, estraeteli subito prima che si raffreddino. Quando si saranno raffreddati reinseriteli incollandoli con il Tangit.
Effettuate dei fori (abbastanza grossi e ovalizzati) sul niplo/manicotto (11)
A questo punto la fase di preparazione è terminata, non rimane che incollare con il Tangit tutti i componenti restanti. Prima di incollare costruite tutto lo scheletro della struttura tagliando il tubo del 20 e del 16 in misura. Per identificare le parti consultate le foto successive:

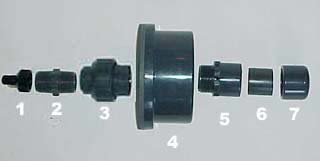

 | 1) Portacanna tubo del 6 (25) 2) Niplo ridotto (10) 3) Bocchettone (8) 4) Copertura 5) Niplo/manicotto forato 6) Tubo del 32 (22) 7) Calotta del 32 (9) |
 | 1) Copertura 2) Bocchettone (8) 3) Portacanna (25) 4) Rubinetto (24) 5) Valvola non ritorno (28) 6) Tubo pvc 6 mm. |

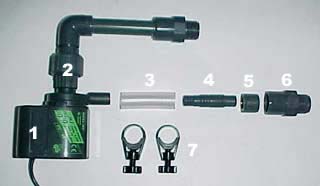

 | 1) MJ 250 (2) 2) Bocchettone del 16 (6) 3) Tubo in pvc flessibile 4) portacanna del 12 (20) 5) Riduttore 12/20 (20) 6) Niplo/manicotto (7) 7) Stringitubo (26) |
 | 1) MJ 250 (2) 2) Bocchettone del 16 (6) 3) Gomito del 16 (16) 4) Niplo/manicotto (7) 5) Ghiera (13) 6) Manicotto (12) 7) Manicotto ad incollaggio del 20 |
Alla parte terminale è stata data a caldo una forma ad imbuto
La mandata dell’ acqua deve terminare nella parte centrale del cono e deve distare 1,5 cm. dal fondo.

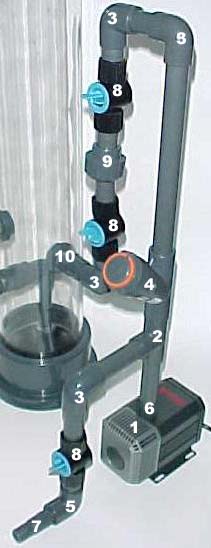

 | 1) Pompa Eheim (1) 2) T (15) 3) Gomiti (16) 4) Valvola di non ritorno (17) 6) Niplo/manicotto (7) 7) Portacanna (19) 8) Rubinetti (27) 9 ) Bocchettone (6) 1 0) Niplo/manicotto(7) + ghiera (13) |
|---|
Funzionamento

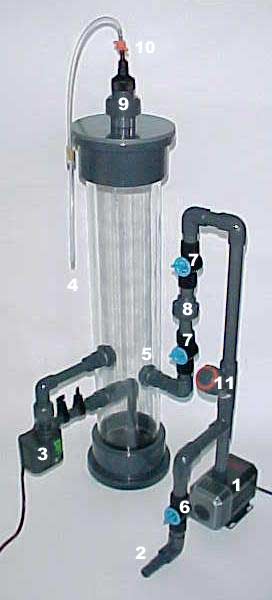

 | 1) Pompa mandata (1) (Eheim 1048) 2) Uscita acqua in eccesso 3) Pompa miscelazione (2) (MJ 250) 4) Uscita acqua calcarea (goccia a goccia) 5) Ingresso acqua nel reattore 6) Rubinetto per creare pressione nel reattore 7) Rubinetti manutenzione 8) Bocchettone manutenzione 9) Bocchettone dosaggio calcio idrossido 10) Rubinetto regolazione uscita acqua calcarea. |
La pompa Eheim 1048 va posizionata nella vasca di stoccaggio per il rabbocco automatico dell’ acqua evaporata, e va collegata ad un interruttore galleggiante.
Il reattore funziona con acqua demineralizzata e circa 4 cucchiai di calcio idrossido.
Il rubinetto (6) a valle della pompa va chiuso leggermente (per non sforzare la pompa). E’ sufficiente ridurre l’ uscita dell’ acqua di poco per creare una pressione all’ interno del reattore che consenta l’ uscita dell’ acqua goccia a goccia . Per regolare l’ uscita dell’ acqua agire sul rubinettino Gardena.
La pompa MJ 250 va collegata ad un timer (3), deve funzionare 15 minuti ogni due ore.
Per dosare il calcio idrossido aprire il bocchettone in alto (9).
La manutenzione del reattore (risciacquo accurato) e la sostituzione del calcio idrossido va effettuata ogni settimana circa. Per scollegare il reattore agire sui rubinetti (7) e sul bocchettone (8).
Effettuare spesso la pulizia della girante della MJ 250, dei tubi interni con uno scovolo, dei rubinetti, della valvola di non ritorno, del rubinettino Gardena, ecc.
Periodicamente far girare la MJ 250 con sola acqua demineralizzata.
Per un corretto dosaggio l’ acqua somministrata (corrisponde a quella evaporata) deve essere circa l’ 1% del volume dell’ acquario tutti i giorni. Controllare comunque periodicamente il Ph, il KH e il Calcio.
Osservazioni dopo il collaudo
La pulitura interna del reattore, se non si dispone di una canna dell’ acqua collegata ad un rubinetto, risulta difficoltosa a causa del bocchettone di accesso troppo piccolo.
E’ possibile realizzare la chiusura in alto con un niplo ed una calotta a vite del 110 (vedi reattore di calcio), in questo modo la manutenzione risulta più semplice.
