Non essendo riuscito a trovare in commercio una ciabatta con 5 prese temporizzate per il controllo giornaliero di 3 lampade e 2 pompe ho deciso di costruirne una centralina timerizzata con l’utilizzo di 5 timer classici.
MATERIALE NECESSARIO PER LA Centralina timerizzata:
-scatola per impianti elettrici misure 30 x 20 x 6 cm
-scatoletta con 6 posti per le prese elettriche
-6 prese elettriche
-5 spie da 220 v
-5 timer meccanici
-fili elettrici per i collegamenti
-cavo elettrico con spina
ATTREZZI NECESSARI PER LA CENTRALINA TIMERIZZATA:
-trapano
-punta da 10 mm
-fresa a tazza da 65 mm
-seghetto alternativo
-colla a caldo
-forbici
-cacciavite
REALIZZAZIONE DELLA CENTRALINA TIMERIZZATA
Iniziamo smontando i timer in maniera da avere tra le mani solo il blocco composto dall’orologio ed i contatti (nella foto il timer non è quello utilizzato in questo progetto, ma in un altro; comunque il funzionamento è lo stesso. Cambia solo il colore).

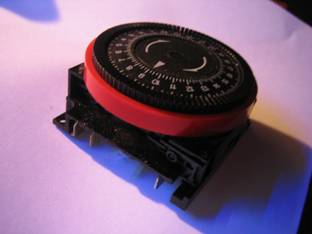

Timer smontato
Fatto questo segnamo sul coperchio della scatola grande i 5 fori da 65 mm per i timer, i 5 fori da 10 mm per le spie ed il foro per le prese elettriche com’è illustrato nella foto.

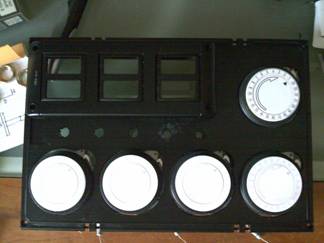

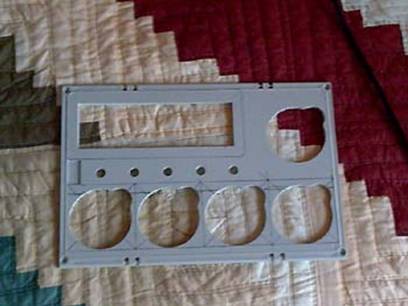

Coperchio con i fori
Fatti i fori fissiamo la parte superiore della scatoletta elettrica al coperchio così da avere la sede delle 6 prese.

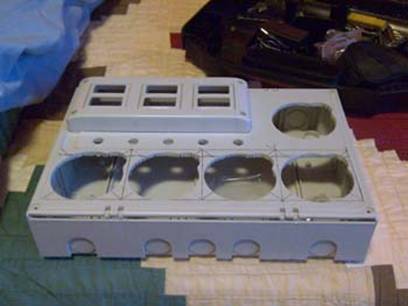

Struttura esterna completata.
Ora si può procedere con la verniciatura dell’intera scatola.
Una volta che tutto sarà asciutto prendiamo i 5 timer e li incolliamo con la colla a caldo all’interno del coperchio forato,

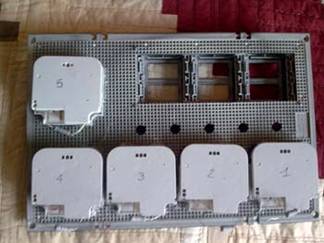

Timer incollati Vista frontale
Ed in seguito inseriamo le 6 prese nelle proprie sedi e le 5 spie nei fori praticati in precedenza.
Coperchio completo
Ora non ci resta che fare i classici collegamenti (come da schema) ricordando che i nostri timer funzioneranno da interruttori.

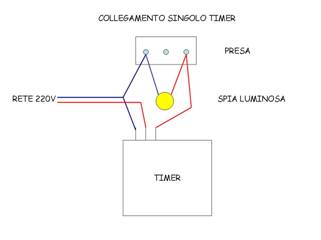

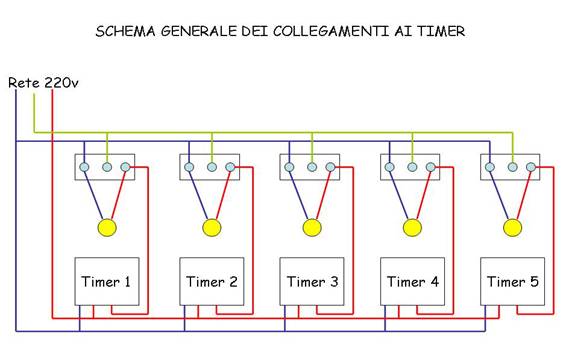

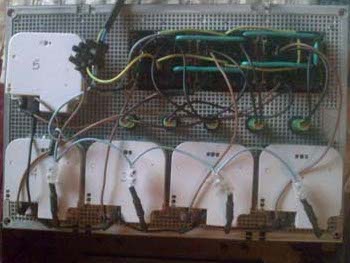

Collegamenti Schema collegamento timer
Una volta effettuati tutti i collegamenti non ci resta che identificare i timer con le singole prese ed a tale scopo utilizzeremo delle etichette adesive.

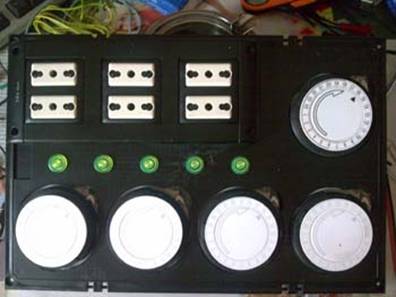

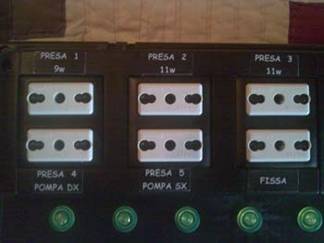

Centralina completata Particolare dell’etichetta
Noterete che i timer sono 5 e le prese sono 6.
L’ultima presa non sarà ma diretta alla rete elettrica per attaccare la spina dell’osmoregolatore.
Dopo un breve test di una settimana la nostra centralina è pronta per essere programmata.

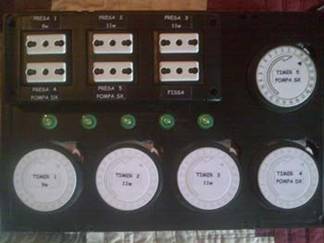

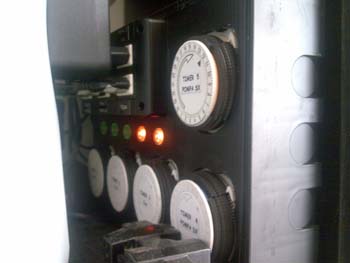

Centralina timerizzata in funzione
